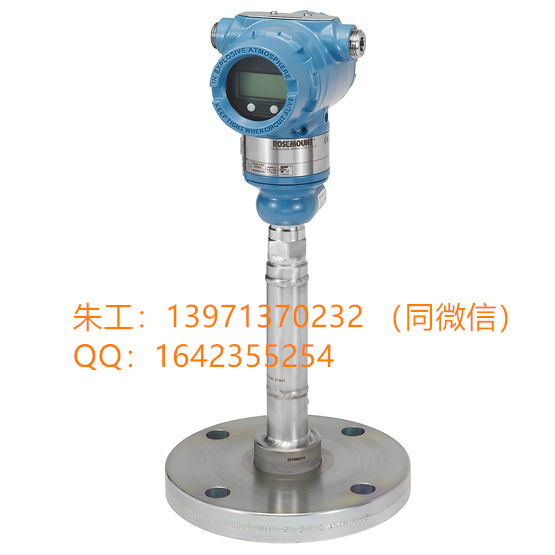

羅斯蒙特變送器3051GP2A2B21AB4I5M5HR5
e-mail 1642355254@qq.com
Tel 13971370232
羅斯蒙特3051壓力變送器
接線時應按以下步驟進行：
1. 卸下端子倉一側的外殼護蓋。當電路帶電時，請不要在易爆氣氛中拆除蓋子。信號
線為變送器提供所需的供電。
2. a. 對于 4-20 mA HART 輸出，應把正極引線與標記為 (+) 的端子連接，把負極引線
與標記為 (pwr/comm-) 的端子連接。不要把帶電信號線連接到測試端子。電力可能損
壞測試二極管。
b. 對于 1-5 Vdc HART 輸出，應把正極引線與標記為 (+ pwr) 的端子連接，把負極引
線與標記為 (pwr-) 的端子連接。把信號引線連接到 Vout / comm +。
3. 應塞好并密封住變送器外殼上未用的導線管連接件，以避免端子側積聚濕氣。安裝帶
有滴水圈的接線。布置滴水圈時，應保證其底部低于導線管接頭和變送器外殼。
4-20 mA HART 型的電源
變送器以 10.5-42.4 Vdc 的電源供電。直流電源應提供波動小于 2% 的電力。
注
與手操器通信需要至少 250 歐姆回路電阻。如果使用一個電源來為一部以上的 3051 型變送
器供電，那么在 1200Hz 時，所用的電源以及變送器的共用回路的阻抗不應超過 20 歐姆。
1-5 Vdc HART 低功率型的電源
低功率變送器以 6-14 Vdc 的電源供電。直流電源應提供波動小于 2% 的電力。Vout 負載應為
100 kΩ 或更大。
羅斯蒙特3051GP表壓變送器
3051GP1A2B21AB4M5
3051GP2A2B21AB4M5
3051GP3A2B21AB4M5
3051GP4A2B21AB4M5
3051GP5A2B21AB4M5
3051GP1A2B21AB4M5K5
3051GP2A2B21AB4M5K5
3051GP3A2B21AB4M5K5
3051GP4A2B21AB4M5K5
3051GP5A2B21AB4M5K5
3051GP1A2B21AB4M5E5
3051GP2A2B21AB4M5E5
3051GP3A2B21AB4M5E5
3051GP4A2B21AB4M5E5
3051GP5A2B21AB4M5E5
3051GP1A2B21AB4M5I5
3051GP2A2B21AB4M5I5
3051GP3A2B21AB4M5I5
3051GP4A2B21AB4M5I5
3051GP5A2B21AB4M5I5
3051GP3A2B21AB4M5HR5
3051GP3A2B21AB4HR5
3051GP1A2B21AB4HR5
3051GP1A2B21AB4HR5
3051GP2A2B21AB4M5HR5
3051GP3A2B21AB4M5HR5
3051GP2A2B21AB4K5M5HR5
3051GP4A2B21AB4M5E5HR5
3051GP2A2B21AB4Q4K8QTHR5
